Produktreihe ALP und ALPO



Die Tore dieser Produktreihe werden aus Panorama-Paneelen gefertigt. Alle Panorama-Paneele des Tores haben gleiche Höhe und Breite. Nach Vorgabe des Kunden werden die Panoramatore aus verglasten Paneelen von 14 mm (ALP-Produktreihe) und 3 mm (ALPO-Produktreihe) gefertigt.

Es gibt viele Varianten der Kombinierung der Verbundstoffe von Sandwich-Paneelen mit Acrylverglasung (als exklusive Lösung für Panoramatore).

Paneele mit
Paneele mit

Acryleinsatz 14 mm

press to zoom
Paneele mit
Paneele mit

Acryleinsatz 3 mm

press to zoom
Paneele mit
Paneele mit

Verbundeinsatz 14 mm

press to zoom
Paneele mit
Paneele mit

Verbundeinsatz 3 mm

press to zoom

Panorama-Paneele

Sicht im Inneren und natürliche Beleuchtung

Sektionaltore mit Panorama-Paneelen sorgen im Innern der Räume für Sicht und natürliche Beleuchtung; sie eignen sich ideal für Autosalons, Tankstellen, Feuerwehrdepots, Autowaschanlagen und andere Industrieanlagen.

Das Panorama-Paneel wird aus extrudierten Aluminiumprofilen gefertigt, in die lichtdurchlässiges Acryl eingepresst wird. Neben lichtdurchlässigen Materialien können in die Panorama-Paneelen auch Verbundstoffe von Sandwich-Paneelen eingesetzt werden, die aus zwei mit Polymermaterial gefüllten Aluminiumplatten bestehen.

Ein Sektionaltor kann vollständig aus Panorama-Paneelen gefertigt werden. Außerdem kann ein Tor Panorama-Paneele mit einem oder mehreren Sandwich-Paneelen kombinieren. Für eine optimale Kombination von Panorama-Verglasung und Sandwich-Paneelen müssen Rahmen und Paneel die gleiche Dicke (45 mm) haben und die Form der Kopfblöcke für eine sichere Verbindung der Paneele sorgen und dabei eine der wichtigsten Sicherheitsanforderungen beachten - den Schutz gegen eingeklemmte Finger.

Die Panoramatore können in Öffnungen von 5 m Breite und 5,335 m Höhe eingebaut werden. Aufgrund ihrer zahlreichen Strukturvarianten (10 Typen) können die Panoramatore an Orten mit den unterschiedlichsten Öffnungen eingebaut werden: Niedriger Sturz, hohe Decken oder geneigtes Dach usw.

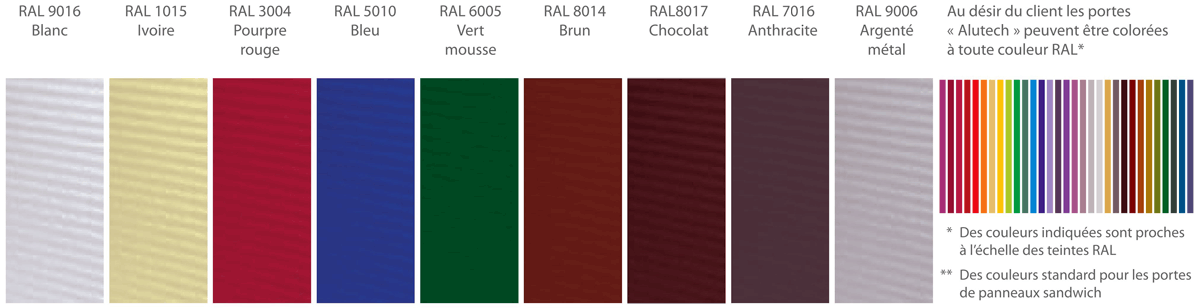

Die Alutech Panoramatüren können in 9 Standardfarben (ohne Aufpreis) oder in jeder Farbe des RAL-Katalogs gestrichen werden.

43
43

press to zoom
45
45

press to zoom
27
27

press to zoom
43
43

press to zoom
1/4

Produktreihe PO



Die Sandwich-Paneele aus Stahl können mit einem oder mehreren Panorama-Paneelen kombiniert werden. Ihre Verwendung sorgt für natürliche Beleuchtung des Gebäudes und senkt die Energiekosten.

Für die Produktreihe PO verwenden wir Panorama-Paneele mit Acrylverglasung von 14 mm. Acryl hat ausgezeichnete mechanische Eigenschaften und bleibt lange Zeit transparent.

Varianten der Füllung von Panorama-Paneelen

Für die Füllung der Paneele der Alutech Panoramatore können wir zwei Arten von Materialien verwenden: Lichtdurchlässige Acryleinsätze und Paneele aus Aluminiumverbund.

Lichtdurchlässige Acryleinsätze mit einer Dicke von 3 und 14 mm

Das für die Herstellung von Alutech Panorama-Paneelen benutzte Acryl ist sehr solide und bleibt über einen langen Zeitraum transparent.

Paneele aus Aluminiumverbund mit einer Dicke von 3 und 14 mm

  • Das Verbundpaneel mit einer Dicke von 14 mm besteht aus zwei Aluminiumplatten; der Raum zwischen ihnen ist mit Polystyrol gefüllt. Die äußeren und inneren Aluminiumplatten haben ein Stucco-Dessin.



  •  Das Verbundpaneel mit einer Dicke von 3 mm besteht aus zwei Aluminiumplatten; der Raum zwischen ihnen ist mit Hochdruck-Polyethylen gefüllt. Die äußeren und inneren Aluminiumplatten sind geglättet.

Série ALP et ALPO
Série ALP et ALPO

press to zoom
Série ALPS et ALPSO
Série ALPS et ALPSO

press to zoom
Série PO
Série PO

press to zoom
Série ALP et ALPO
Série ALP et ALPO

press to zoom
1/3
Porte sectionnelle panoramique
Porte sectionnelle panoramique

press to zoom
Portes panoramique
Portes panoramique

press to zoom
Porte panoramique industrie
Porte panoramique industrie

press to zoom
Porte sectionnelle panoramique
Porte sectionnelle panoramique

press to zoom
1/4

Produktreihe ALPS und ALPSO



Das untere Paneel besteht aus einem Sandwich-Paneel aus Stahl im Dessin "microvague" oder "horizontale Musterung Typ S" und Woodgrain-Musterung. Alle anderen Paneele haben Panorama-Verglasung von 14 mm (Produktreihe ALPS) und 3 mm (Produktreihe ALPSO).

Für eine optimale Kombination der Panorama-Verglasung mit Sandwich-Paneelen muss die Dicke des Aluminiumrahmens 45 mm betragen und die Form der Kopfblöcke eine sichere Verbindung der Paneele gewährleisten.

Wie bei der ALP-Produktreihe haben alle Panorama-Paneele gleiche Breite und Höhe.
